Projekt - Võõrastemaja saaresalus

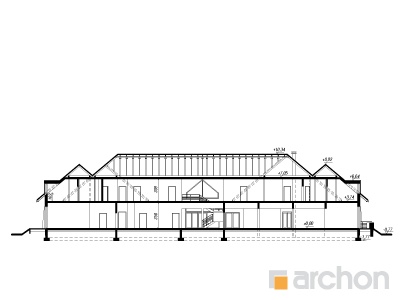

Lõige

Elamispind:

999.99 m²

Üldpind:

1510.1 m²

Kubatuur:

6642 m³

Ehit. pindala:

934.58 m²

Katuse kalle:

40°

Kõrgus:

11.10 m

1. korrus

Sissekäik-1:

11.5 m²

Majapidamisruum-2:

68.7 m²

Retseptsioon:

9.1 m²

Konverentsisaal:

95.5 m²

WC-1:

5.1 m²

WC-2:

5.4 m²

Katlaruum-1:

20.3 m²

Tehniline ruum-1:

49.3 m²

Abiruum-1:

3.2 m²

Vannituba-1:

2.9 m²

Vannituba-2:

3.5 m²

Kontor:

20.4 m²

Abiruum-2:

4.3 m²

Tuba-1:

18.4 m²

Sissekäik-2:

3 m²

WC-3:

15.5 m²

WC-4:

14.1 m²

WC-5:

3.9 m²

Puhkeruum-1:

20.4 m²

Puhkeruum-3:

13.5 m²

Trepikoda-1:

20.9 m²

Trepikoda-2:

12.3 m²

Abiruum-1:

16 m²

Baar:

11.8 m²

Abiruum-2:

9.7 m²

Pesuruum-1:

10.3 m²

Söögisaal:

192.9 m²

Puhkeruum-2:

13 m²

Ladu-1:

5.2 m²

Ladu-2:

1.2 m²

Külmkamber:

6.3 m²

Ladu-3:

5.4 m²

Ladu-4:

7.5 m²

Ladu-5:

6.8 m²

Abiruum-3:

33.2 m²

Majapidamisruum-2:

15.8 m²

Pind kokku:

756.3 m²

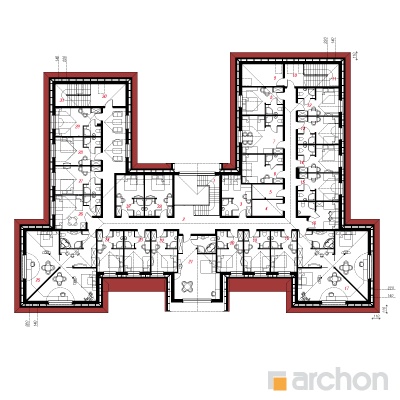

2. korrus

Korter-1:

75 m²

Korter-2:

75 m²

Tuba+vannituba:

18.2 m²

Tuba+vannituba:

24.1 m²

Tuba+vannituba (3tk):

17.2 m²

Tuba+vannituba (3tk):

17.3 m²

Tuba+vannituba:

15.1 m²

Tuba+vannituba (6tk):

16.3 m²

Tuba+vannituba:

21.2 m²

Tuba+vannituba (3tk):

19.9 m²

Tuba+vannituba (2tk):

17.4 m²

Trepikoda-1:

11.9 m²

Trepikoda-2:

12.3 m²

Trepikoda-3:

12.3 m²

Tehniline ruum-1:

100.6 m²

Koridor-1:

6.7 m²

Koridor-2:

12.5 m²

Abiruum-1:

14.3 m²

Abiruum-3:

7.1 m²

Abiruum-2:

7.9 m²

Pind kokku:

502.3 m²

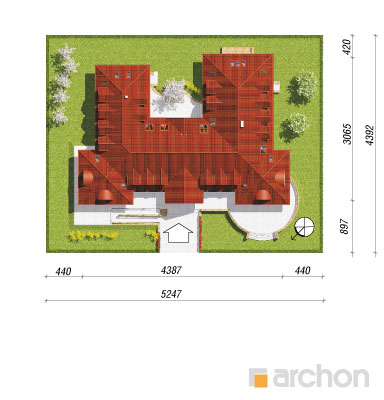

Asetus

Laadi alla .pdf fail

Laadi alla .dxf fail
